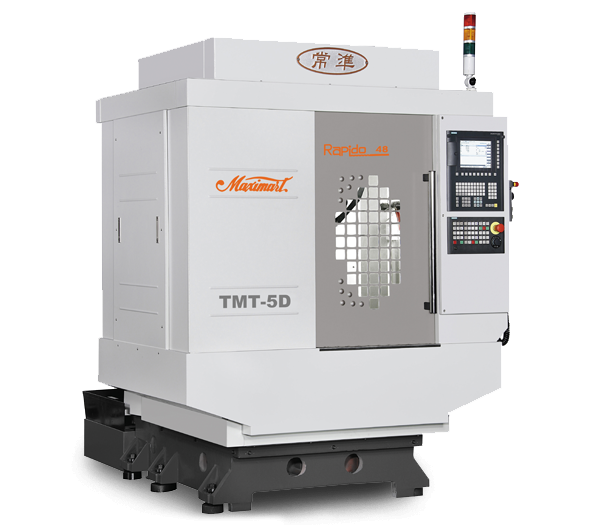

TMT-5D/i
TMT-5D/i 规格
可将下方点选取消後留下自己需求的规格
TMT-5D/5i
TMT-7D/7i

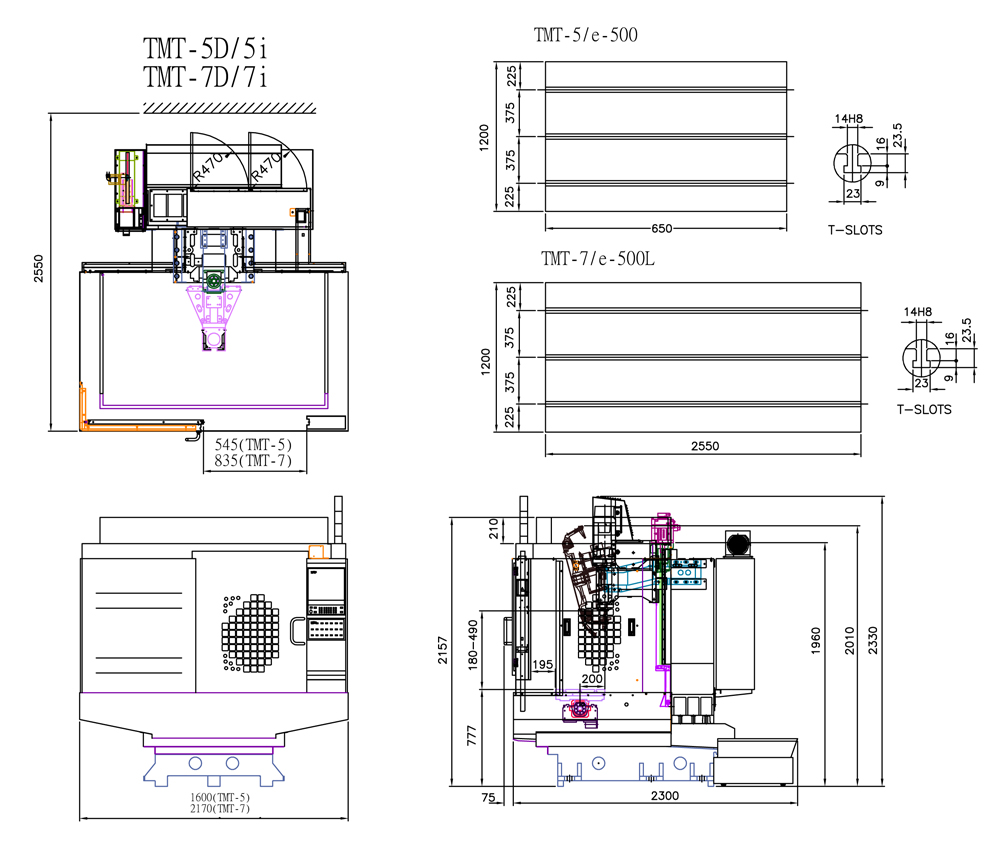

外觀尺寸圖
机器规格
- ─无法选配
- ○特别配件
- ●标准配件
清单
产品
| 型号 | TMT-5D/5i | TMT-7D/7i |
|---|---|---|
| 工作台 | ||
| 行程(不含換刀行程) | 500 x 400 x 310 mm | 700 x 400 x 310 mm |
| 工作台尺寸 | 650 x 400 mm | 850 x 400 mm |
| 工作台负载 | 200kg | 300kg |
| 行程 | ||
| 3轴行程(不含换刀行程) | 500 x 400 x 310 mm | 700 x 400 x 310 mm |
| 主轴鼻端至工作台面 | 180 ~ 490mm | 180 ~ 490mm |
| 主轴中心至机身线轨面距离 | 412 mm | 412 mm |
| X,Y,Z轴 快速进给 | 48 / 48 / 48 m/min | 48 / 48 / 48 m/min |
| 進給 | ||
| 三轴滚珠螺杆 | X/Y/Z:Φ25mm/ P16mm | X/Y/Z:Φ25mm/ P16mm |
| 三轴线性滑轨 | X:25mm滚柱<4滑块> Y:30mm滚柱<4滑块> Z:30mm滚柱<6滑块> |
X:25mm滚柱<4滑块> Y:30mm滚柱<4滑块> Z:30mm滚柱<6滑块> |
| 三轴传动方式 | 直結式 | 直結式 |
| 快速压送 | 48 m/min | 48 m/min |
| 主軸 | ||
| 主轴端孔斜度 | BT#30 | BT#30 |
| 主轴转速 | 12000rpm / 20000rpm | 12000rpm / 20000rpm |
| 自动换刀系统 | ||
| 斜盘式刀库 | 14 T | 14 T |
| 最大刀長 | 200 mm | 200 mm |
| 最大刀具外徑 | 90mm / 150mm | 90mm / 150mm |
| 最大刀具重量 | Max 3kg; Avg 2kg; (Total 28kg) | Max 3kg; Avg 2kg; (Total 28kg) |
| 換刀速度(Cut to Cut) | 2.2 sec (相邻刀) | 2.2 sec (相邻刀) |
| 切削液系統 | ||
| 水箱容量 | 130L (optional 160L) | 130L (optional 160L) |
| 切削液泵浦 | 50Hz,0.65kW,1.3kg/cm² 60Hz,0.96kW,2kg/cm² |
50Hz,0.65kW,1.3kg/cm² 60Hz,0.96kW,2kg/cm² |
| 切屑输送机马达 | (opt. 0.2kW) | (opt. 0.2kW) |
| 其他要項 | ||
| 电力需求 | 10kVA | 10kVA |
| 空压需求 | 6kg/cm² | 6kg/cm² |
| 机械重量 | 2450kg | 2600kg |
| 机械尺寸(宽x深x高) | 1600x2200x2200mm | 2150x2200x2200mm |
| 型号 | TMT-5D/5i | TMT-7D/7i |
|---|---|---|
| 直结式主轴 | ● | ● |
| 变频斜盘式刀库14T | ● | ● |
| M30自动断电关机 | ● | ● |
| 电箱热交换器 | ● | ● |
| 主轴气幕 | ● | ● |
| 主轴换刀吹气 | ● | ● |
| 刚性攻牙 | ● | ● |
| 日光灯照装置 | ● | ● |
| 三色警示灯 | ● | ● |
| 冲水系统 | ● | ● |
| 水平调整螺丝及垫块 | ● | ● |
| 工具箱 | ● | ● |
| 自动润滑系统 | ● | ● |
| 全罩钣金 | ● | ● |
| MPG手轮 | ● | ● |
| 变压器(三菱/发那科) | ● | ● |
| 左右安全玻璃窗 | ○ | ○ |
| 机顶罩钣金 | ○ | ○ |
| 160公升水箱含圆盘式刮油机 | ○ | ○ |
| 灭火器 | ○ | ○ |
| 主轴油冷机 | ○ | ○ |
| 三轴THK线轨 | ○ | ○ |
