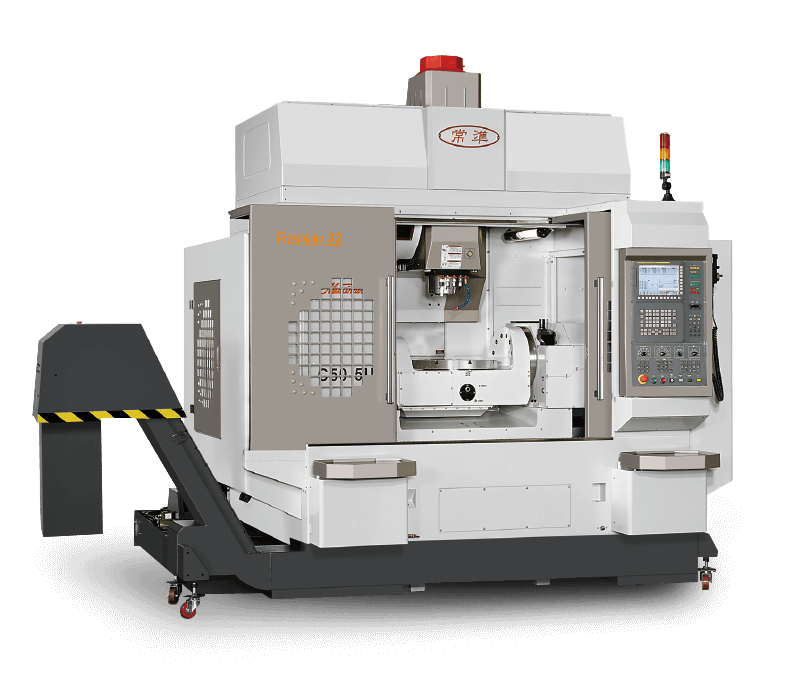

C系列五轴加工中心机-C50-5U/5A

C50-5U/5A 规格

可将下方点选取消後留下自己需求的规格

C20-5U/5A

C30-5U/5A

C40-5U/5A

C50-5U/5A

型号	C20-5U/5A	C30-5U/5A	C40-5U/5A	C50-5U/5A
工作台
旋转工作台	Ø210 mm	Ø320 mm	Ø410 mm	Ø500 mm
T型槽（间距x槽数）	12H7 x 4	12H7 x 4	14H7 x 8	14H7 x 8
最大工件	Ø300 x H200 mm	Ø400 x H300 mm	Ø500 x H300 mm	Ø620 x H300 mm
最大工件重量	75kg	100kg	200kg	300kg
行程
X/Y/Z轴行程	500mm x 420mm x 450 mm	610mm x 610mm x 510 mm	760mm x 700mm x 610 mm	810mm x700mm x 610 mm
A 轴行程	+30˚~-120˚	+30˚~-120˚	+30˚~-120˚	+30˚~-120˚
C 轴行程	360˚(Continous)	360˚(Continous)	360˚(Continous)	360˚(Continous)
主轴鼻端至工作台面距离	30~480mm	20~530 mm	30~640 mm	-20~590mm
進給
三轴滚珠螺杆	X/Y:Ø36mm/P12mm Z:Ø40mm/P12mm	X/Y/Z: Ø40mm/P12mm	X/Y/Z: Ø40mm/P12mm	X/Y/Z: Ø40mm/P12mm
三轴线性滑轨	X:30mm滚柱<4滑块> Y/Z:35mm滚柱<6滑块>	X:35mm滚柱 Y/Z:45mm滚柱 <6滑块>	X/Y/Z:45mm滚柱 <6滑块>	X/Y/Z:45mm滚柱 <6滑块>
三轴传动方式	直结式　Direct drive	直结式　Direct drive	直结式　Direct drive	直结式　Direct drive
X/Y/Z轴快送速度	32/32/32 m/min	32/32/32 m/min	32/32/32 m/min	32/32/32 m/min
A/C轴快送速度	22.2/33.3 rpm/min	25 / 25 rpm/min	11.1 / 16.6 rpm/min	11.1 / 16.6 rpm/min
X/Y/Z轴加速度	3 / 3 / 3 m/s²	3 / 3 / 3 m/s²	2 / 2 / 3 m/s²	2 / 2 / 3 m/s²
X/Y/Z轴切削速度	12 m/min	12 m/min	12 m/min	12 m/min
A/C轴切削速度	2000˚ /min	2000˚ /min	2000˚ /min	2000˚ /min
主軸
主轴端孔斜度	BBT40／CAT40／DIN40／HSK-A63	BBT40／CAT40／DIN40／HSK-A63	BBT40／CAT40／DIN40／HSK-A63	BBT40／CAT40／DIN40／HSK-A63
主轴转速	12000rpm	12000rpm	12000rpm	12000rpm
主轴传动方式	直结式　Direct drive	直结式　Direct drive	直结式　Direct drive	直结式　Direct drive
主轴冷却	油冷	油冷	油冷	油冷
自动换刀系统
刀库容量	30支刀	30支刀	30支刀	30支刀
最大刀具重量	7 kg/pcs	7 kg/pcs	7 kg/pcs	7 kg/pcs
最大刀径(无相邻刀)	Ø76mm（Ø150mm）	Ø76mm（Ø150mm）	Ø76mm（Ø150mm）	Ø76mm（Ø150mm）
最大刀長	250mm	300 mm	300 mm	300 mm
換刀(CTC)時間	5 sec.(F)	5 sec.(F)	6 sec.(F)	6 sec.(F)
換刀(Tool to Tool)時間	1.8 sec.(F)	1.8 sec.(F)	1.8 sec.(F)	1.8 sec.(F)
选刀方式	随机记忆	随机记忆	随机记忆	随机记忆
切削液系統
水箱容量	300 L	420 L	420 L	420 L
切削液泵浦	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 1.27kW 3kg/cm²-67L/min 380V 50Hz 0.85kW 2kg/cm²-67L/min	220V 60Hz 1.27kW 3kg/cm²-67L/min 380V 50Hz 0.85kW 2kg/cm²-67L/min	220V 60Hz 1.27kW 3kg/cm²-67L/min 380V 50Hz 0.85kW 2kg/cm²-67L/min
冲屑帮浦(水枪)	220V 60Hz 0.96kW 2kg/cm²-67L/min 380V 50Hz 0.65kW 1.3kg/cm²-67L/min	220V 60Hz 1.27kW 3kg/cm²-67L/min 380V 50Hz 0.85kW 2kg/cm²-67L/min	220V 60Hz 1.27kW 3kg/cm²-67L/min 380V 50Hz 0.85kW 2kg/cm²-67L/min	220V 60Hz 1.27kW 3kg/cm²-67L/min 380V 50Hz 0.85kW 2kg/cm²-67L/min
切削输送机马达	220V 60Hz 0.2kW x2 / 0.2kW (卷式/标配) x1 380V 50Hz 0.2kW x2 / 0.2kW (卷式/标配) x1	220V 60Hz 0.2kW x2 / 0.4kW (卷式/标配) x1 380V 50Hz 0.2kW x2 / 0.4kW (卷式/标配) x1	220V 60Hz 0.2kW x2 / 0.4kW (卷式/标配) x1 380V 50Hz 0.2kW x2 / 0.4kW (卷式/标配) x1	220V 60Hz 0.2kW x2 / 0.4kW (卷式/标配) x1 380V 50Hz 0.2kW x2 / 0.4kW (卷式/标配) x1
其他要項
动力消耗	25 kVA	30 kVA	35 kVA	40 kVA
空压需求	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)	6kg/cm² (0.6MPa)
机器重量	5500kg	8200kg	8800kg	9200kg

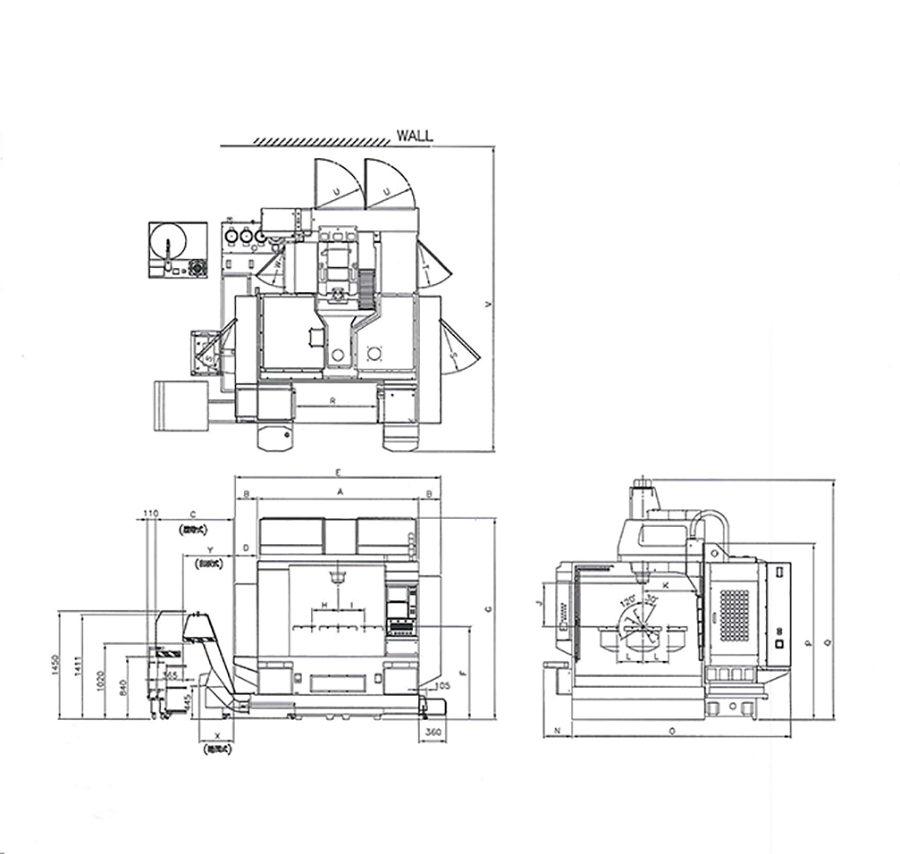

外观尺寸图

MODEL	A	B	C	D	E	F	G	H	I	J	K	L	N	O	P	Q	R	S	T	U	V	W	X	Y
C50	2180	300	1055	325	2780	1250	2720	455	355	-20~590	740	350	380	2950	2382	3240	1080	R744	R645	R750	4200	R545	425	685

盘面尺寸图

T型槽详图

盘面尺寸

MODEL	A	B	C	D
C20/C30	12H7	20	11	20
C40/C50	14H7	23	13	23

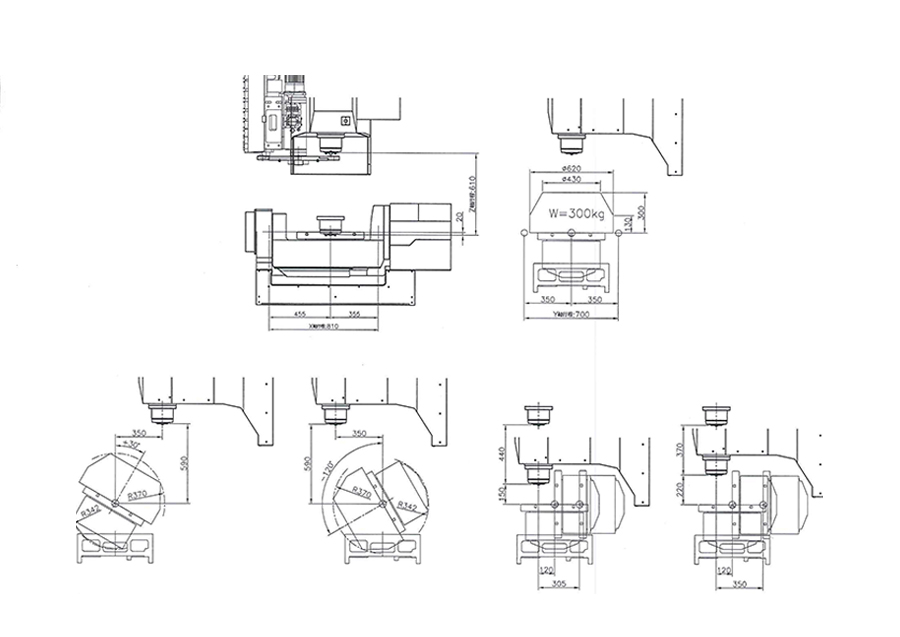

机器加工区域

最大工件尺寸图

机器配件

─无法选配
○特别配件
●标准配件

型号 ITEM／MODEL	C20-5U/5A	C30-5U/5A	C40-5U/5A	C50-5U/5A
主轴高精密温度控制	●	●	●	●
高刚性滚柱线轨(含自润系统)	●	●	●	●
自动润滑系统(容积式)	●	●	●	●
Z轴无配重系统(刹车马达)	●	●	●	●
刀臂式30支刀(圆盘式)	●	●	●	●
主轴环状丶前侧切削冲屑装置	●	●	●	●
切削吹气/主轴吹气/主轴正气压	●	●	●	●
机台清洗水枪丶气枪装置	●	●	●	●
胶合强化安全玻璃视窗	●	●	●	●
卷式排屑装置	●	●	●	●
刚性攻牙	●	●	●	●
自动睡眠断电系统	●	●	●	●
三色警示灯	●	●	●	●
工具箱	●	●	●	●
日光灯装置	●	●	●	●
乙太网路传输	●	●	●	●
A轴海德汉角度编码器	●	●	●	●
刀长自动量测系统(BLUM)	●	●	●	●
工件量测(TC62)	○	○	○	○
三轴螺杆冷却装置	○	○	○	○
履带排屑装置	─	○	○	○
刮钣式排屑装置	○	○	○	○
集屑车	○	○	○	○
刀臂式48/60支刀(运动场型)	─	○	○	○
海德汉3轴绝对式0.1μm光学尺并附吹气装置	○	○	○	○
主轴中心出水系统(20bar/50bar)	○	○	○	○
左右冲屑装置	○	○	○	○
油雾回收系统	○	○	○	○
圆盘式油水分离装置	○	○	○	○
变压器	○	○	○	○
稳压器	○	○	○	○
C轴海德汉角度编码器	○	○	○	○
15000rpm直结式主轴(含油气主轴+水冷式冷却系统)	○	○	○	○
